Как работает система теплых полов

Теплый пол — это современная система отопления, которая обеспечивает комфортное и равномерное распределение тепла по всей площади помещения. Многие собственники домов и квартир отдают предпочтение этой технологии перед традиционными радиаторами, поскольку она более эффективна и экономична. Понимание того, как работает система теплого пола, поможет вам принять правильное решение при выборе системы отопления.

Как устроены теплые полы — вопрос, который интересует многих при планировании ремонта или строительства дома. В этой статье мы подробно разберемся в устройстве теплого пола, рассмотрим различные виды систем, их преимущества и недостатки. Вы узнаете о принципе работы теплого пола, особенностях монтажа, а также важных нюансах при выборе оборудования для вашего дома.

Как устроен теплый пол

Чтобы понять, как работает теплый пол, необходимо разобраться в его структуре и основных компонентах. Система отопления состоит из нескольких слоев, каждый из которых выполняет важную функцию в процессе нагрева помещения.

Основание

Основание — фундамент всей конструкции теплого пола, обеспечивающий его надежность и долговечность. Требования к основанию:

• ровная поверхность бетонной плиты или перекрытия без деформаций;
• максимальное отклонение от горизонтали не более пяти миллиметров на метр длины;
• полная очистка от пыли, грязи и мусора перед установкой;
• влажность бетона не выше 60 процентов для надлежащего закрепления материалов;
• при необходимости выполняется выравнивающая стяжка;
• проверка целостности поверхности без трещин и выбоин.

Первая стяжка

Первая стяжка укладывается на подготовленное основание и создает ровную поверхность для последующих слоев.

Параметры первой стяжки:

• толщина 5–10 сантиметров для создания прочного основания;
• марка бетона М200 и выше для надежности конструкции;
• содержание цемента и песка в правильной пропорции;
• обязательное высыхание перед укладкой теплоизоляции — не менее 7–10 дней;
• влажность готовой стяжки не выше 60 процентов.

Тепловая изоляция

Тепловая изоляция — критически важный слой, который предотвращает потери тепла вниз и повышает эффективность системы отопления в доме.

Характеристики теплоизоляционного материала:

• толщина 20–30 мм для первых этажей и подвальных помещений;
• толщина 10–15 мм для верхних этажей и между соседними квартирами;
• плотность изоляции не менее 30–50 кг на кубический метр;
• укладка без зазоров и щелей для предотвращения потерь тепла в воздух;
• защита верхнего слоя пленкой от проникновения влаги и бетонной смеси.

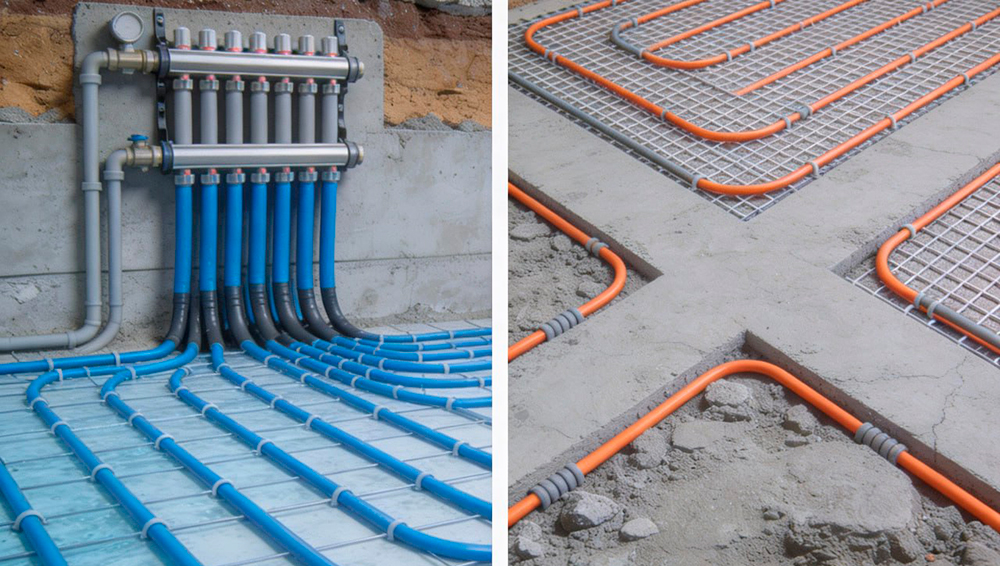

Труба теплого пола

Трубы — это основной элемент водяного теплого пола, по которому циркулирует горячая вода от котла.

Основные параметры труб:

• материал — сшитый полиэтилен, полипропилен или металлопластик высокого качества;
• диаметр 16–20 мм для оптимальной теплоотдачи и циркуляции;
• максимальная длина одного контура 80–100 метров в зависимости от типа системы;
• шаг укладки труб 10–30 см в зависимости от требуемой мощности нагрева;
• гибкость материала для удобства укладки и адаптации к форме помещения;
• высокая теплопроводность для эффективной передачи тепла через стяжку.

Вторая стяжка

Вторая стяжка заливается после монтажа нагревательных элементов и служит для их надежной защиты.

Параметры второй стяжки:

• толщина 3–5 сантиметров над трубами или кабелем для защиты;
• использование специального бетона с низким коэффициентом усадки;
• плавный нагрев стяжки во избежание трещин и деформаций;
• полное высыхание занимает 20–30 дней перед укладкой покрытия;
• возможность использования пластификаторов для улучшения качества.

Напольное покрытие

Напольное покрытие — финальный слой, который определяет внешний вид пола и его долговечность в процессе эксплуатации.

Допустимые покрытия для теплого пола — керамическая плитка, ламинат, линолеум (теплостойкий), паркет (с осторожностью), ковролин, массивная доска.

Виды теплых полов

Существует несколько основных видов систем теплого пола, каждая со своими особенностями, преимуществами и недостатками при использовании в доме.

Водяной теплый пол

Водяной теплый пол — самая эффективная и экономичная система отопления благодаря циркуляции горячей воды по гибким трубам.

Как работает водяной пол:

• горячая вода от котла или системы центрального отопления подается в распределительный коллектор;
• трубы равномерно укладываются по всей площади помещения с определенным шагом;
• вода циркулирует по трубам, передавая тепло через стяжку и напольное покрытие;
• терморегулятор контролирует температуру и отключает систему при достижении требуемого значения;
• возвратная вода попадает обратно в котел для повторного нагрева.

Электрический теплый пол

Электрические системы теплого пола используют электрический кабель или маты для прямого нагрева пола и помещения.

Особенности электрических систем:

• кабель с сопротивлением укладывается в стяжку или под покрытие;
• при прохождении электрического тока кабель нагревается до требуемой температуры;
• терморегулятор регулирует подачу электроэнергии и поддерживает комфортный климат;
• толщина слоя над кабелем 3–5 см для оптимального нагрева;
• рабочая температура кабеля — 40–60 °c для безопасности.

Кабельный теплый пол

Кабельный теплый пол — это традиционный вариант электрического пола, где нагревательный кабель укладывается на теплоизоляцию.

Характеристики кабельных систем:

• одножильный или двужильный кабель специального назначения;
• мощность 10–20 Вт на квадратный метр для дополнительного нагрева;
• мощность150-200 Вт на квадратный метр для основного отопления;
• шаг укладки кабеля 10–30 см в зависимости от требуемой мощности;
• возможность использования в различных типах помещений и комнатах.

Нагревательный мат

Нагревательные маты — это готовые системы, где кабель уже уложен на специальную сетку с определенным шагом.

Характеристики нагревательных матов:

• кабель зафиксирован на сетке с рассчитанным расстоянием между витками;
• толщина мата 5–10 мм для минимального увеличения высоты пола;
• площадь матов: от 0,5 до 20 кв. метров для различных помещений;
• быстрая укладка без необходимости расчетов мощности и длины кабеля;
• подходят для помещений с ограниченной высотой потолков.

Пленочный инфракрасный теплый пол

Пленочный пол использует инфракрасное излучение для нагрева помещения и воздуха.

Особенности пленочных систем:

• тонкая карбоновая пленка толщиной 0,3–0,5 мм под покрытие;
• укладка непосредственно под ламинат, ковролин или паркет без стяжки;
• нагрев благодаря инфракрасному излучению;
• температура пленки 40–60 °C;
• минимальное поднятие уровня пола при установке в квартире.

Принцип работы теплых полов

Принцип теплых полов основан на передаче тепла от источника через систему к напольному покрытию и в воздух.

Основные этапы:

1. источник тепла (котел, водонагреватель косвенного нагрева или электросеть) обеспечивает горячую воду или электроэнергию;
2. теплоноситель (горячая вода или электрический ток) поступает в трубы или кабель;
3. трубы или кабель передают тепло через стяжку к напольному покрытию;
4. покрытие пола распределяет тепло равномерно по всей площади помещения;
5. тепло поднимается вверх, создавая комфортный микроклимат на уровне ног и туловища человека;
6. терморегулятор контролирует температуру и отключает систему при достижении установленного значения.

В каких помещениях можно использовать теплый пол

Теплый пол может быть установлен в любых помещениях для обеспечения комфорта и эффективного отопления.

Рекомендуемые помещения:

• ванные комнаты и санузлы;
• кухни;
• жилые комнаты для основного или дополнительного отопления;
• коридоры и прихожие для обогрева входной зоны;
• лоджии и балконы для защиты от холода зимой;
• офисы и рабочие пространства.

Помещения, требующие осторожности:

• комнаты с деревянными половицами;
• помещения с дорогим паркетом требуют профессиональной установки и обслуживания;
• подвальные помещения требуют дополнительной гидроизоляции, дренажа;
• сырые помещения требуют специальной защиты электрических систем от влаги.

Плюсы и минусы теплого пола

При правильной установке и эксплуатации использование систем теплого пола очень выгодно. Преимущества:

• равномерное распределение тепла;
• комфорт благодаря нагреву воздуха снизу, от ног к голове;
• экономия энергии благодаря более низкой требуемой температуре воздуха;
• отсутствие радиаторов, занимающих место у стен и мешающих расстановке мебели;
• эстетичность интерьера благодаря скрытости нагревательных элементов;
• возможность зонирования с независимым управлением температурой в разных комнатах;
• гипоаллергенность за счет отсутствия пыли на радиаторах и конвекции;
• совместимость с различными системами управления и терморегуляторами;

Несмотря на преимущества, теплый пол имеет определенные минусы:

• высокие первоначальные затраты на монтаж и материалы для установки;
• сложность монтажа некоторых типов систем, требующая профессионалов;
• сложность ремонта при повреждении трубы или кабеля внутри стяжки;
• длительное время нагрева и охлаждения благодаря тепловой инертности;
• невозможность быстрого изменения температуры в отличие от радиаторов;
• риск перегрева пола при неправильной эксплуатации;
• опасность для электрических систем при наличии влаги и протечек;
• возможность повреждения напольного покрытия при скачках температуры;
• необходимость регулярного обслуживания и проверки терморегулятора.

На что обратить внимание при покупке

Выбор качественных материалов — основа надежной работы теплого пола в течение многих лет. Рекомендации при выборе:

• трубы должны быть сертифицированы и изготовлены из качественного полиэтилена;
• кабель должен иметь надежную изоляцию, сертификат соответствия;
• стяжка должна быть из качественного бетона с низким коэффициентом усадки;
• теплоизоляция должна иметь достаточную плотность и теплопроводность;
• терморегулятор должен быть надежным, удобным в управлении;
• все элементы должны иметь гарантию производителя.

Высота помещения также влияет на выбор типа системы и толщину слоев. Высокие потолки позволяют использовать водяной пол с полной стяжкой. Низкие требуют использования тонких электрических матов или пленки. Учитывайте, что монтаж теплого пола поднимает уровень на 5–10 см. В квартирах со стандартной высотой потолков лучше использовать экономные варианты.

Правильно рассчитанная мощность обеспечивает эффективность и безопасность. Она зависит от площади помещения, а также требуемой температуры. Для дополнительного нагрева она составляет 10–20 Вт на кв. м, для основного отопления 150–200 Вт на кв. м. Учитывайте теплопотери через стены, окна, потолок. Убедитесь, что электросеть может выдержать подключаемую мощность.

Факторы, влияющие на мощность:

• климатическая зона, минимальная уличная температура;
• уровень теплоизоляции;
• расстояние от окон, наружных стен;
• требуемая комфортная температура воздуха в комнате;
• высота потолков, объем помещения

Планировка влияет на выбор типа системы и варианты монтажа. Комнаты сложной формы требуют гибких систем (кабель, маты). Помещения с колоннами и выступами — тщательного расчета укладки. Расположение дверей, окон влияет на зоны с максимальным теплопотерями. Расположение мебели и техники может помешать эффективному нагреву пола. Правильная планировка контуров труб обеспечивает равномерный нагрев.

Принципы монтажа

Подготовка основания — важный этап для успешной установки: Основание должно быть совершенно ровным с отклонением не более пяти миллиметров на метр. Необходимо удалить все выпуклости и заполнить углубления выравнивающей стяжкой. Если необходимо укрепите основание анкерами. Нанесите грунтовку для повышения адгезии к будущим слоям.

Правильная подготовка обеспечивает качественный монтаж. Этапы подготовки:

• произведите расчет необходимой мощности в соответствии с площадью;
• составьте схему укладки труб или кабеля с указанием расстояний;
• подготовьте все необходимые материалы, инструменты для работы;
• установите теплоизоляционный слой;
• уложите пленку или фольгу для защиты изоляции от влаги, бетона;
• закрепите теплоизоляцию механически или клеем для предотвращения смещения;
• разместите распределительный коллектор в удобном месте для управления системой.

Укладка нагревательных элементов требует точности и внимания к деталям. Укладывайте трубы или кабель в соответствии с подготовленной схемой. Соблюдайте точный шаг, избегайте перегибов, острых углов, которые могут повредить материал, закрепляйте трубы или маты специальными скобами, лентой, убедитесь, что нагревательные элементы не соприкасаются со стенами или выступами, проверьте, что все контуры хорошо распределены по площади, обеспечьте расстояние от стен, избегайте укладки под стационарной мебелью и приборами, тщательно проверьте целостность перед заливкой.

Подключение и тест систем

Подключение и тестирование — критические этапы для обеспечения безопасности. Выполните следующие этапы:

• подключите трубы к распределительному коллектору согласно инструкции;
• подключите электрические провода кабеля к терморегулятору и электросети;
• проверьте герметичность всех соединений перед заливкой;
• заполните систему водяного пола теплоносителем, проверьте давление;
• включите систему, убедитесь в отсутствии утечек, посторонних звуков;
• проверьте равномерность нагрева по всей площади пола;
• убедитесь в правильной работе терморегулятора и датчика температуры;
• откройте все балансировочные краны на коллекторе для правильной циркуляции;
• проведите пробный прогрев перед заливкой стяжки для электрических систем.

Заливка стяжкой

Заливка стяжки — завершающий этап монтажа перед укладкой покрытия.

Используйте специальный бетон для теплого пола с низким коэффициентом усадки. Заливайте стяжку толщиной 3–5 см над нагревательными элементами. Тщательно перемешивайте бетонную смесь для равномерности, избегайте пустот. Распределяйте бетон равномерно по всей площади. Используйте виброплиту или вибратор для уплотнения стяжки. Убедитесь в отсутствии воздушных карманов и полостей в слое. Проверьте ровность после заливки с использованием уровня. Для высыхания потребуется 20–30 дней перед укладкой покрытия. Не включайте систему во время высыхания стяжки, чтобы избежать появления трещин. Постепенно повышайте температуру пола после высыхания для равномерной адаптации.

Заключение

Теплый пол — это современное и эффективное решение для отопления вашего дома или квартире, обеспечивающее комфорт и экономию энергии. Понимание того, как устроены теплые полы в доме, поможет вам выбрать оптимальную систему и обеспечить правильный монтаж. Водяной теплый пол наиболее экономичен для постоянного отопления, в то время как электрические варианты проще в установке для дополнительного нагрева.

Правильно установленный теплый пол прослужит вам верой и правдой на протяжении многих лет, создавая уют и комфорт независимо от времени года и погодных условий снаружи.
