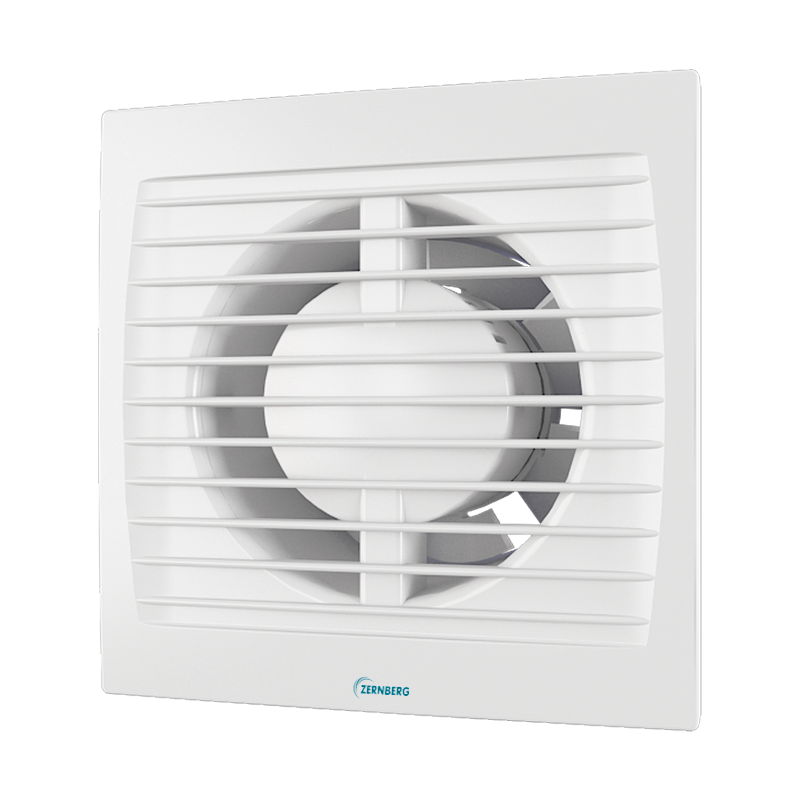

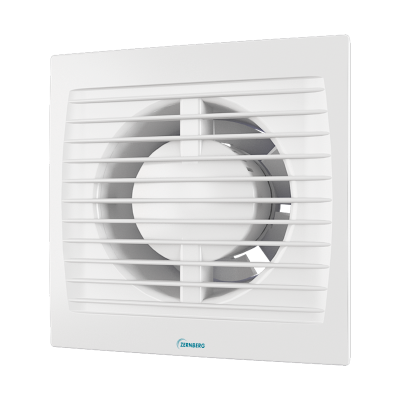

Вентилятор вытяжной Zernberg Granat 125

Осевые вентиляторы Granat для вытяжной вентиляции. Имеют легкосъемную лицевую панель для обеспечения быстрого доступа к вентилятору для его обслуживания. Монтируется с каналами диаметром 125 мм.

Корпус и крыльчатка выполнены из высококачественного и прочного ABS-пластика, стойкого к ультрафиолету. Гарантия
Двигатель оборудован защитой от перегрева.
Вентилятор управляется посредством комнатного выключателя освещения или при помощи электронного блока управления. Выключатель и блок управления в поставку не входит.
Вентилятор устанавливается непосредственно в проем вентиляционной шахты или используется для потолочного монтажа с подключением к воздуховоду.
Крепится к стене при помощи шурупов.

Легкосъемная лицевая панель позволяет получить быстрый доступ к вентилятору при его монтаже и обслуживании.

Возможные опции:
Вентилятор Granat 125 S - вентилятор управляется посредством встроенного шнуркового выключателя. При потолочном монтаже вентилятора опция не используется.
Вентилятор Granat 125 T - встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем.

Технические характеристики вентилятора
Параметр Значение
Напряжение, В 220
Частота тока, Гц 50
Ток, А 0,1 Потребляемая мощность, Вт 18 Максимальная производительность, м3/ч 185 Скорость вращения, мин-1 2400 Уровень шума на расстоянии 3 м, дБА 34 Вес вентилятора, кг 0,66
Класс защиты IP 24 Диаметр подключаемого воздуховода, мм 125
Производство (Россия) Zernberg

Как монтировать вытяжной вентилятор:

Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту. Рекомендуется все места соединений герметизировать монтажным скотчем, герметиком и хомутами.

Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.

Порядок подключения
Подвод напряжения

снимите лицевую панель
снимите с проводов изоляцию на длину 7 мм
проведите провод питания через отверстие 1 на корпусе вентилятора
вставьте провод в клеммную коробку X и зажмите провода винтами
поставьте на место клеммник и прикрепите лицевую крышку к корпусу
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.
