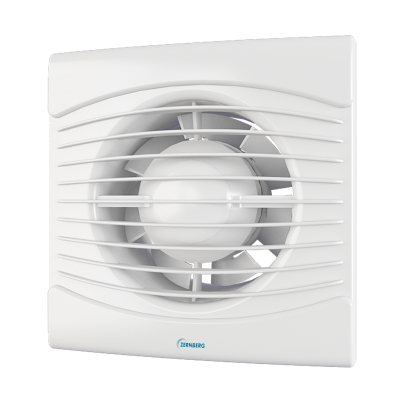

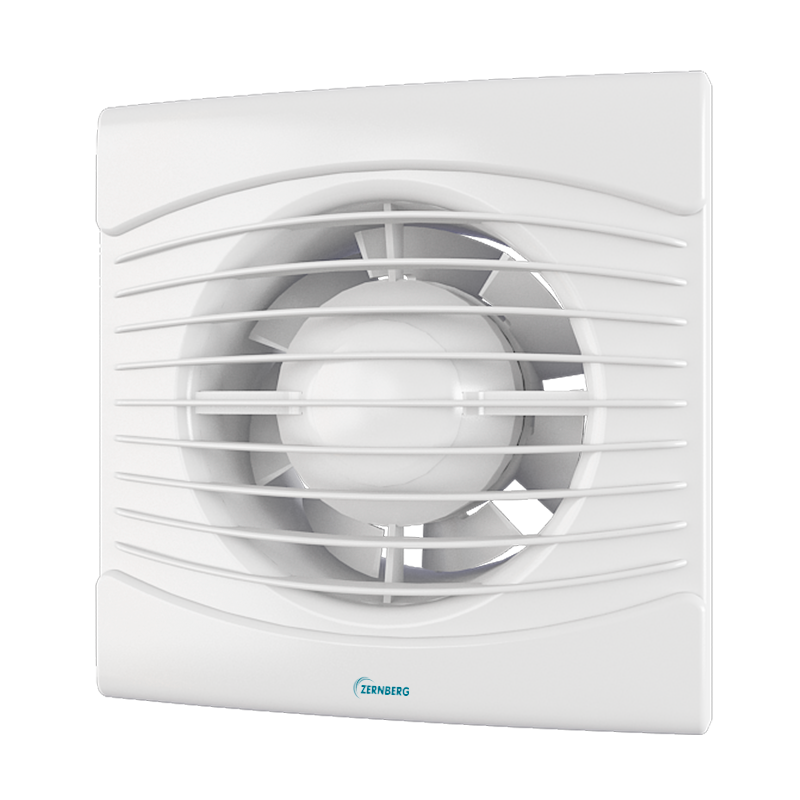

Вентилятор вытяжной Zernberg Kvarz 100 TURBO

Осевые вентиляторы Kvarz для вытяжной вентиляции. Имеют короткий патрубок, что позволяет монтировать их в сложные системы вентиляции. Длина патрубка - 50 мм. Монтируется с каналами диаметром 100 мм.

Корпус и крыльчатка выполнены из высококачественного и прочного ABS-пластика, стойкого к ультрафиолету.
Двигатель оборудован защитой от перегрева.
Вентилятор управляется посредством комнатного выключателя освещения или при помощи электронного блока управления. Выключатель и блок управления в поставку не входит.
Вентилятор устанавливается непосредственно в проем вентиляционной шахты или используется для потолочного монтажа с подключением к воздуховоду.
Крепится к стене при помощи шурупов.

Возможные опции:
Вентилятор Kvarz 100 S - вентилятор управляется посредством встроенного шнуркового выключателя. При потолочном монтаже вентилятора опция не используется.
Вентилятор Kvarz 100 T - встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем.
Вентилятор Kvarz 100 Н - датчик влажности. Если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается.

Технические характеристики вентилятора
Напряжение, В - 220-240
Частота тока, Гц - 50
Потребляемая мощность, Вт - 14
Максимальный расход воздуха, м3/ч 94
Ток, А - 0,097
Уровень шума на расстоянии 3 м, dB(A) - 36
Вес, кг - 0,55
Защита - IP 24
Размер патрубка, мм - 100
Производство (Россия) - Zernberg

Монтаж Вентилятор монтируется непосредственно в вытяжную шахту помещения квартиры. Допускается потолочный монтаж, в этом случае к патрубку вентилятора подсоединяется гибкий или пластиковый воздуховод. Другой конец воздуховода устанавливается в вытяжную шахту. Все места стыков и соединений необходимо герметизировать с помощью силикона, хомутов и монтажного скотча. К поверхности стены или потолка корпус вентилятора крепится с помощью четырех шурупов, которые идут в комплекте поставки.

Монтаж в вентшахту

Последовательность установки вентилятора в стену

Обесточить сеть
Снимите лицевую решетку
Приложите вентилятор к месту его установки, отметьте и просверлите отверстия диаметром 6 мм.
С помощью 4 шурупов прикрепите вентилятор.
Подключите вентилятор к электрической сети
Установите решетку на корпус вентилятора
Подайте питание электрической сети.
